[태블로 신병훈련소] 5일차 - 맵을 활용한 다양한 시각화와 공간 분석

활용 데이터

1 : 2호선 역별 지하철승하차인원수

2 : airports extract

3 : 전국 주유소 추출



1. 배경 이미지를 활용한 CUSTOM MAP 활용



1. 배경 이미지를 활용한 CUSTOM MAP 활용

• 맵 > 배경 이미지 > 2호선 역별 승하차인원수 추출
• 이미지 추가
  • 노선도 이미지 불러오기
  • X : 0~2040 / Y : 0 ~ 1654

• 열 - X / 행 - Y > 평균 변환
• 노선도 이미지 보이지 않을 경우 - 축 고정



• 매개 변수 만들기
  • 승하차
• 계산된 필드 만들기
  • 평균 승하차총승객수
    • IF [승하차] = '승차총승객수' THEN [승차총승객수]
      ELSEIF [승하차] = '하차총승객수' THEN [하차총승객수]
      END

• 마크
  • 평균 승하차 승객수 - 색상
    • 집계 - 평균
  • 평균 승하차 승객수 - 크기
    • 집계 - 평균
  • 역명 - 세부사항
• 카드 - 매개 변수 > 승하차 표시
  • 승하차 선택



최종 결과







2. 공간 테이블 계산을 이용한 맵 활용

2. 공간 테이블 계산을 이용한 맵 활용

• 계산된 필드 만들기
  • Arrival
    • MAKEPOINT([Latitude (Arrival)],[Longitude (Arrival)])
  • Departure
    • MAKEPOINT([Latitude (Departure)],[Longitude (Departure)])

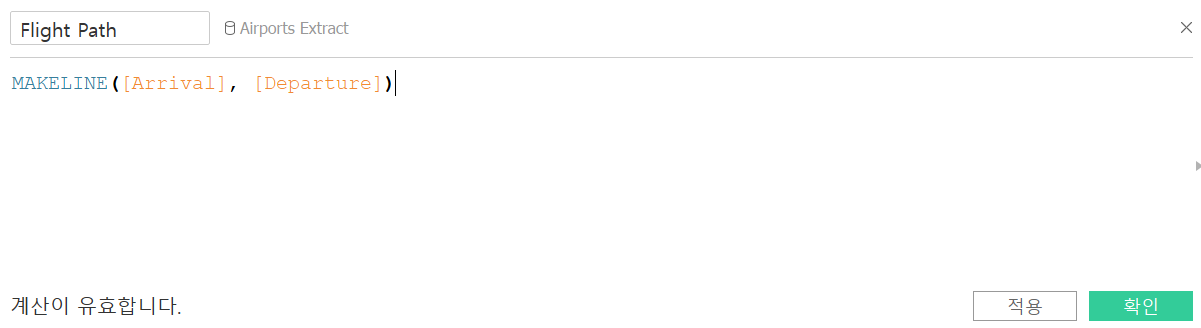

  • Flight Path
    • MAKELINE([Arrival], [Departure])



• Flight Path - 더블클릭
  • 위경도 자동 생성
• 마크
  • Passengers - 색상
    • 평균
  • Arrival Country - 세부정보'
• 필터
  • Arrival Country



최종 결과



3. BUFFER 함수를 이용한 맵 활용

3. BUFFER 함수를 이용한 맵 활용

• 행 - 위도 / 열 - 경도
• 마크
  • 고유 id - 세부 정보
    • 모든 멤버 추가

• 시도 - 필터 표시

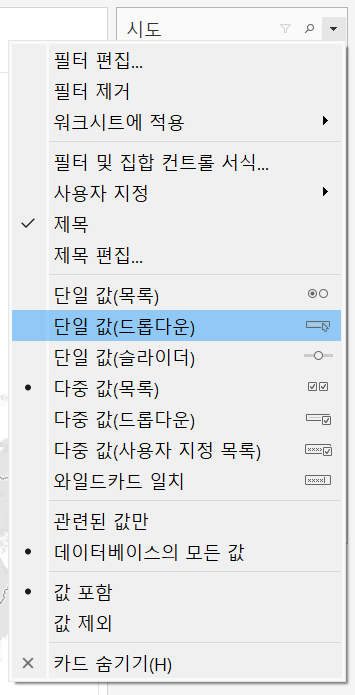

  • 필터 - 단일 값(드롭 다운)
• 시군구 - 필터 표시
  • 필터 - 단일 값(드롭 다운)
• 필터  - 서울시 / 강남구

• 매개 변수 생성
  • 이름 : 거리 선택
  • 데이터 유형 - 정수
  • 현재 값 - 150
  • 허용 가능한 값 : 범위
    • 최소값 - 50 / 최대값 - 500 / 단계 크기 - 50
• 계산된 필드  - 반경 계산
  • BUFFER(MAKEPOINT([Latitude], [Longitude]), [거리 선택], 'm')

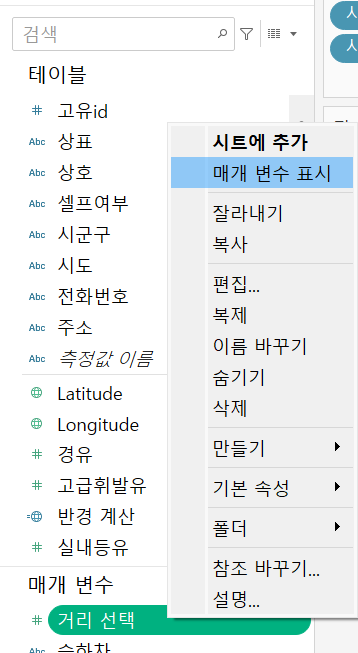

• 거리 선택 매개변수 표시

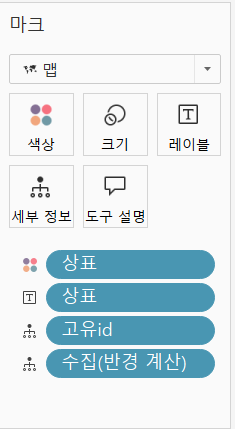

• 마크 - 맵
  • 반경 계산 - 세부 정보
  • 상표 - 색상
  • 상표 - 텍스트



• 맵 - 백그라운드 레이어 (버전에 따라 맵 계층)
  • 스타일 - 거리
  • 투명도 : 30





최종 결과
